1 、產(chǎn)品種類
IR40
，IR50，IR60
，IR70
，IR80，IR90等
注：IR90是紅外阻隔率90%的產(chǎn)品
2、產(chǎn)品性能優(yōu)勢
（1）產(chǎn)品色澤正藍(lán)
，通透感強(qiáng)
；
（2）產(chǎn)品具有高透光，低反射
，超高紅外線阻隔的特色
；
（3）采用本體添加浮法工藝生產(chǎn)，與往鍍膜工藝相比
，不會(huì)出現(xiàn)膜層氧化及刮傷等情況
，產(chǎn)品性能持久不衰退，可單片使用
。
3、產(chǎn)品性能指標(biāo)
|
規(guī)格
|
可見光投射比
|
太陽能總投射比
SHGC
|
遮蔽系數(shù)
Sc
|
光熱比
LSG
|
紅外線投射比
|
|
6mmIR90
|
70.2
|
0.51
|
0.57
|
1.38
|
10.8
|
|
6mmIR90＋1.14PVB＋6mmIR90
|
49.5
|
0.29
|
0.33
|
1.7
|
2
|
|
6mmIR90＋1.14PVB＋CLEI6
|
64
|
0.39
|
0.44
|
1.64
|
4.5
|
|
6mmIR40＋1.14PVB＋6mmIR40
|
81
|
0.59
|
0.67
|
1.37
|
36
|
|
6mmIR40
|
87.5
|
0.74
|
0.85
|
1.18
|
60
|

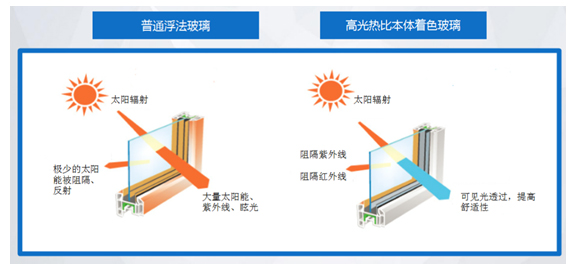

（1）高光熱比隔熱浮法玻璃與普通白玻光譜圖對比
圖一 普通浮法玻璃 圖二 高光熱比本體著色玻璃
（2）組合產(chǎn)品
|
|
平/彎鋼化
|
夾膠玻璃組合類型
|
中空玻璃組合類型
|
|
高光熱比本體著色玻璃IR90/IR40
|
IR90/IR40-4.7mm
IR90/IR40- 5
mm
IR90/IR40- 6
mm
IR90/IR40- 8
mm
IR90/IR40-10
mm
IR90/IR40-12
mm
|
雙IR90夾膠
雙IR40夾膠
IR90+IR40夾膠
IR90+白玻夾膠
以及各種形式的三玻夾膠玻璃
|
雙IR90中空
雙IR40中空
IR90+IR40中空
IR90+白玻中空
IR90+鍍膜中空
IR90鍍膜+白玻中空
IR40鍍膜+白玻中空
以及各種形式的三玻兩腔或夾膠中空玻璃
|
由于該產(chǎn)品本體添加特性，可在現(xiàn)有加工設(shè)備上進(jìn)行鋼化
、夾膠
、絲印、熱浸等玻璃深加工處理
。根據(jù)不同的地域氣候特點(diǎn)及節(jié)能要求
，既可以單獨(dú)單片使用，又可以組合為中空玻璃
，同時(shí)還可以以該產(chǎn)品為基片鍍單銀Low-E膜
，以更低的成本滿足更高的節(jié)能要求。
①高光熱比本體著色玻璃 平
、彎鋼化
鋼化后的高光熱比本體著色玻璃
，不僅強(qiáng)度與普通鋼化玻璃一致，而且高透光率和隔熱性能遠(yuǎn)高于普通鋼化玻璃
。目前
，我司2條芬蘭格拉斯通鋼化生產(chǎn)線和1條蘭迪鋼化生產(chǎn)線，除了可以生產(chǎn)普通工藝的平
、彎鋼化玻璃
，超大版面（3000mm×8000mm）的平、彎鋼化玻璃也可生產(chǎn)
。
②高光熱比本體著色玻璃 夾膠
高光熱比本體著色夾膠玻璃可應(yīng)用于對安全性能較高的建筑
，可滿足、隔熱及采光的雙重需求
，隔音降噪
、安全防盜。
③高光熱比本體著色玻璃 復(fù)合中空
高光熱比本體著色玻璃 復(fù)合中空與其他中空玻璃參數(shù)比較
|
公司名稱/產(chǎn)品配置
|
可見光
透射比
|
太陽能總
投射比
|
遮蔽
系數(shù)
|
光熱比
|
U值
|
備注
|
|
云南滇凱隔熱玻璃
|
|
|
6mmIR90＋12A＋CLR-6
|
64.2
|
44
|
0.51
|
1.45
|
2.7
|
隔熱浮法原片
|
|
6mmIR90-Low＋12A＋CLR-6
|
56.2
|
31.3
|
0.36
|
1.79
|
1.79
|
高透單銀Low-E（淺藍(lán)色）
|
|
6mmIR90-Low＋12A＋CLR-6
|
42.2
|
24.5
|
0.28
|
1.72
|
1.74
|
低透單銀Low-E（淺藍(lán)色）
|
|
國內(nèi)X公司
|
|
|
6-Low＋12A＋CLR-6
|
55
|
47
|
0.54
|
1.17
|
1.84
|
高透單銀Low-E（淺藍(lán)色）
|
|
6-Low＋12A＋CLR-6
|
56
|
32
|
0.37
|
1.75
|
1.7
|
高透雙銀Low-E（淺藍(lán)色）
|
6-Low＋12A＋CLR-6
|
53
|
28
|
0.34
|
1.89
|
1.64
|
高透三銀Low-E（淺藍(lán)色）
|
|
國內(nèi)Y公司
|
|
|
6-Low＋12A＋CLR-6
|
55
|
44
|
0.52
|
1.25
|
1.82
|
高透單銀Low-E（淺藍(lán)色）
|
|
6-Low＋12A＋CLR-6
|
50
|
32
|
0.4
|
1.56
|
1.69
|
高透雙銀Low-E（淺藍(lán)色）
|
|
6-Low＋12A＋CLR-6
|
62
|
29
|
0.37
|
2.1
|
1.63
|
高透三銀Low-E（淺藍(lán)色）
|
|
國外Z公司
|
|
|
6-Low＋12A＋CLR-6
|
45
|
43
|
0.5
|
1.04
|
1.9
|
單銀Low-E（淺藍(lán)色）
|
|
6-Low＋12A＋CLR-6
|
45
|
29
|
0.33
|
1.56
|
1.66
|
雙銀Low-E（淺藍(lán)色）
|
|
6-Low＋12A＋CLR-6
|
42
|
23
|
0.26
|
1.84
|
1.5
|
三銀Low-E（淺藍(lán)色）
|
④高光熱比本體著色玻璃 鍍單銀Low-E膜
為進(jìn)一步發(fā)揮本產(chǎn)品與現(xiàn)有節(jié)能玻璃的節(jié)能特性
，以高光熱比本體著色玻璃為基片進(jìn)行玻璃加工
，可以充分滿足不同地域不同節(jié)能需求。
高光熱比本體著色玻璃 單銀Low-E膜與普通Low-E鍍膜玻璃光譜圖比較
圖一、高光熱比本體著色玻璃鍍單銀Low-E膜 圖二
、普通Low-E鍍膜玻璃
4 、產(chǎn)品應(yīng)用領(lǐng)域
（1）由于該產(chǎn)品本體添加特性，可在現(xiàn)有加工設(shè)備上進(jìn)行鋼化
、夾膠
、絲印、熱浸等玻璃深加工處理
；
（2）該產(chǎn)品可廣泛應(yīng)用于建筑幕墻
、門窗、汽車及軌道等多種領(lǐng)域
。根據(jù)不同的地域氣候特點(diǎn)及節(jié)能要求
，即可單獨(dú)單片使用，又可以組合為中空玻璃
，同時(shí)還可以以該產(chǎn)品為基片鍍單銀Low-E膜
，以更低的成本滿足更高的節(jié)能要求。
簡體中文
English
